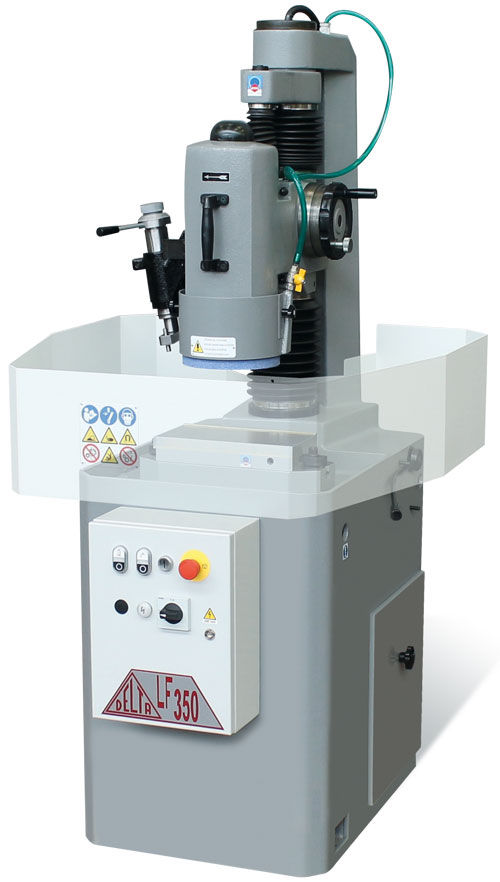

Delta Elle Range LF350
Una robusta columna de hierro fundido montada sobre rodamientos de rodillos cónicos ajustables y un motor de 3 kW (4HP) permiten rectificados precisos de superficies de hasta 360 x 155 mm.
El modelo LF350 consta de un brazo de estructura rígida, que permite aprovechar al máximo la potencia del motor de la rueda (3kW/4 HP). De este modo se garantizan importantes retiradas y acabados muy cuidados en un plano de trabajo de hasta 155 x 360 mm. Las rectificadoras de mesa fija LB300 y LF350 pueden equiparse con diferentes tipos de platos magnéticos:
- permanente (L 14, L 15, L 14S y L 15S)
- electropermanente con ajuste electrónico de la densidad de flujo magnético (L 14E y L 15E).
Distancia entre el eje de la columna y el eje de la rueda | mm | 315 |
Máx. distancia entre el nivel de la mesa y la rueda | mm | 280 |
Distancia máxima entre mandril magnético (estándar) y rueda | mm | - |
Máx. superficie rectificable | mm | 155x360 |
Avance rápido por vuelta de rueda | mm | 2 |
Avance micrométrico mediante el pequeño mango redondo graduado | mm | 0,01 |
Tamaño de la muela | mm | 200x80x78 |
Dimensiones de los segmentos abrasivos | mm | 50x20x90 |
rpm de la rueda | 2840 | |
Tabla de oscilaciones | - | |
rpm de la mesa giratoria (con L 13) | - | |
Potencia del motor de la rueda | KW (CV) | 3 (4) |
Potencia del motor de la mesa giratoria | KW (CV) | - |
Potencia del motor de la electrobomba | KW (CV) | 0,06 (0,08) |
Masa de la máquina | kg | 550 |
Dimensiones totales de la máquina | (máx.) mm AxWxH | 1050x950x1750 |
